技术支持

昵称：单位：华杰公司来源：时间：2018-09-11

郭总：

您好！有个问题想向您请教一下。新版路线规范后面有圆曲线半径与超高值对应的表格，里面有最大超高10%、8% 、6%以及积雪冰冻地区不同圆曲线半径对应的超高值。但是规范7.5.1中还规定在城镇地区的最大超高值是4%。想问下在取值最大超高4%的时候，圆曲线半径与超高值的对应关系在哪查找？或者按横向力系数多少计算此时的超高值比较合理。谢谢！

你好！

1、在《规范》条文说明的表7-1中已经给出了60km/h设计速度时，最大超高采用4%时的圆曲线超高采用值建议。请注意参考。

2、对于采用最大超高4%的城镇路段，超高在采用时还可以参考城市道路设计规范的相关指标吧。

昵称：单位：某设计院来源：时间：2018-09-16

你好！两反向圆曲线相连时，必须设置回旋线吗？（圆曲线半径大于不设超高的最小半径）对回旋线这一块不太明白，向您请教。

盼回复!

你好！

1、《规范》第7.4.1和第7.4.2条就你提到的设置回旋线的问题有明确规定。请注意对照。

2、无论同向曲线、或是反向曲线，当两圆曲线的半径大于不设超高的圆曲线半径时，是不需要设置回旋线的。

昵称：咫尺天涯单位：郑州大隆工程技术咨询有限公司来源：时间：2018-09-12

纬地7.0，生出来的路面加宽表不对，检查WID文件和横断面图，都正确！

不知道是什么原因导致的，还是那个地方设置的原因，请给予指导！非常感谢！

你好！首先请你确认是否使用的纬地正版软件，我们测试检查是可以正常输出路面加宽表的，但是需要设置正确的错车道数据。

为了保护正版用户的利益，我们是不可能为盗版用户提供技术支持服务的！请使用正版软件！

昵称：单位：中交第一公路勘察设计研究院来源：陕西西安时间：2018-09-12

纬地涵洞4.0试用版，打开项目的时候会出现 BIM模块加载失败请检查，请问是怎么回事？正式版也会这样吗？

你好！涵洞试用版中是不提供BIM功能的，您可以单位名义联系我们提供涵洞正式版进行试用，正式版是提供有BIM功能的。另外，您反馈说打开纬地数据涵洞加载不上的问题，我们测试是没有问题的，问题原因应该是您安装软件时没有退出360杀毒软件，退出杀毒软件后重新安装程序应该就好了。

昵称：单位：重庆市交通规划勘察设计院来源：时间：2018-09-13

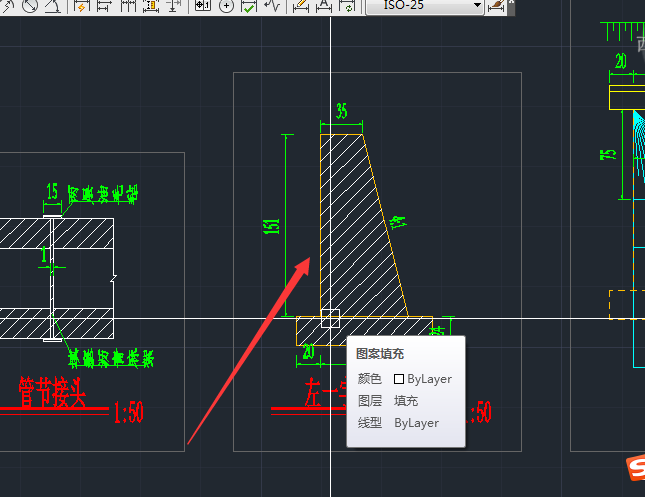

纬地挡墙（4.0版本）布设挡墙，部分段落无地面线，无挡墙布设预览图，生成挡墙纵断面图无地面线，请问如何解决？

如图1是正常情况，下方可预览挡墙布设情况。

图2无地面线，无法预览挡墙布设情况。

你好！我们这边测试检查都没有问题的，挡墙立面的地面线以及挡墙断面的预览都可以正常显示。应该是你的项目数据存在问题，估计是横断面戴帽的数据存在问题。已经联系您将项目数据发给我们，我们收到数据后会及时进行检测会回复您的。

昵称：单位：江西省交通设计研究院来源：时间：2018-09-13

未能启动服务"纬地软件服务程序"(HintCADserver).请确认你有足够的权限启动系统服务。

你好！已经安排技术工程师和你联系解决了问题。该问题是因为您电脑系统中的智能卡驱动服务（smart card服务）未开启导致的。设置smart card服务属性为启动，重新安装纬地服务器程序就好了。

昵称：小马单位：四川公司来源：成都时间：2018-09-10

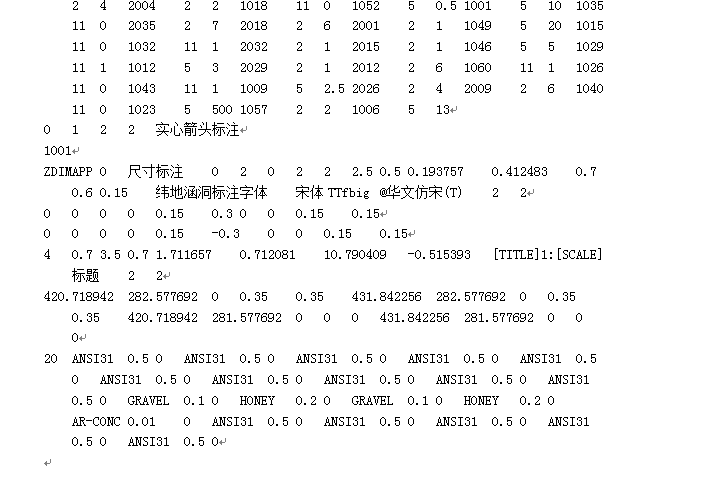

想问下，我想把重要骨架线线宽调粗点，不想每次去调图层，这个CVS参数文件可以修改吗，具体格式怎么修改呢，看不懂这个CVS文件。还有就是标注样式文字偏移距离怎么改呢？请赐教下

你好！1、您说的骨架线，也就是外框轮廓线的线宽是可以一次设置好的。具体操作方法：首先输出涵洞图纸，将所有图层拷贝至图框模板中，然后打开图框模板，在图框模板中修改设置需要加粗的图层，设置好后，保存图框，再次出图系统会调用图框中重新设置的图层信息，达到一次设置好的效果。2、双击标注样式，在弹出的标注样式图中直接移动文字，调整到合适的间距后，右键点击标注树管理栏中的标注样式，点击提取样式数据即可，然后重新绘图，就会按照新的调整后的标注样式显示了。

昵称：我一直在单位：四川自力建筑勘测设计有限公司来源：时间：2018-09-11

你们有纬地软件培训班没有

你好！我们目前正在重庆市进行纬地BIM2.0解决方案的集中培训交流活动，成都目前还没有计划。你如果主要是想在软件具体操作方法流程进行学习，也可以来西安纬地公司进行学习，如果贵公司采购软件，我们也可以提供上门的技术培训。

昵称：单位：中设集团来源：时间：2018-09-10

在吗？我想请问一下纬地土方5.0和4.2有什么区别在功能上

你好！两个版本在具体功能上没有大的变化，主要是优化完善了一些具体项目的数据处理方式，增强了系统运行稳定性和软硬件环境的兼容性，输出表格对wps的支持等等。

昵称：lxm3776 单位：广州市公路勘察设计有限公司来源：广东广州时间：2018-09-10

1、纬地总体图快速标注挡墙有哪些方法？挡土墙段落多的时候用手工标太费时了。

2、你们技术部2017-10-25提供下载连接（挡墙标准构造物模板和挡墙段落统计表_桥梁数据格式定制版）不能下载了，能否发一份给我22515**054@qq.com

你好！可以通过模板标注的方式实现对总体图挡墙段落的快速标注。已经给您预留的邮箱发送了挡墙快速标注方法和模板资料，请注意查收。
